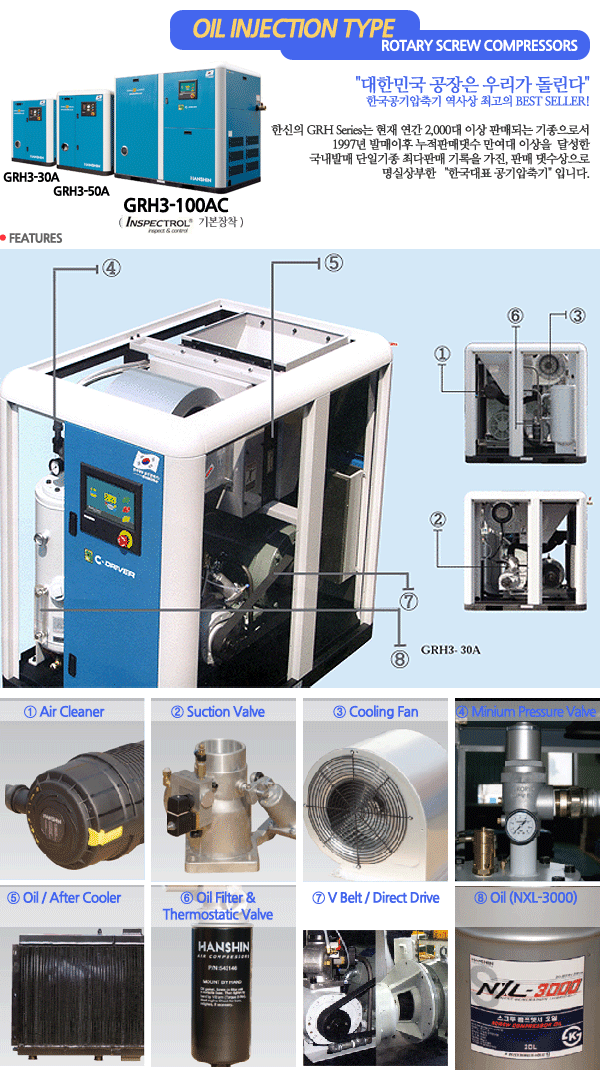

급유식 스크류 콤프레샤 [중,대형]GRH시리즈







GRH3 SERIES | Star-Delta Type

MODEL		GRH3- 20A	GRH3- 25A	GRH3- 30A	GRH3- 35A	GRH3- 50A	GRH3- 75A	GRH3- 100A
TYPE		Single Stage Oil Injection Screw Air Compressor
제어방식		Analoge Controller (Inspectrol Option)					Inspectrol(Inspectrol)
메인모터출력 (kW)		15	18	22	27	37	55	75
냉각모터출력 (kW)		1.1				1.6	3.2(1.6x2)
전압 (V)		AC220 / AC380 / AC440 3 Phase
주파수 (Hz)		50 / 60
구동방식		Poly Belt Drive					커플링 직결구동 / Direct Drive
기동방식		Direct	Star-Delta Starter
실토출 공기량 (㎥/min)	7.0 bar	2.4	3.0	3.6	4.3	6.7	10.3	13.6
	8.5 bar	2.2	2.7	3.3	4.0	5.8	9.1	12.0
	9.9 bar	2.0	2.4	3.0	3.7	5.3	8.3	10.7
흡입조건 (℃)		Atmospheric Pressure 0~40
토출온도 (℃)		AtmosphericTemperature +15 or less
토출관경 (inch)		1 (25A)				1½ (40A)	2 (50A)
윤활유충진량 (ℓ)		15				25	50
Noise level dB(A)1.5m from front side		66	67	68	69	70	72	73
Dimensions & weight	전장(mm)	1000				1100	2000
	전폭(mm)	1400				1600	1350
	전고(mm)	1350				1500	1700
	중량(kg)	673	700	726	753	940	1596	1713

GRH3 SERIES | Inverter Type

MODEL		GRH3- 20AC	GRH3- 25AC	GRH3- 30AC	GRH3- 35AC	GRH3- 50AC	GRH3- 75AC	GRH3- 100AC
TYPE		Single Stage Oil Injection Screw Air Compressor
제어방식		Inspectrol (Micom)
메인모터출력 (kW)		15	18	22	27	37	55	75
냉각모터출력 (kW)		1.1				1.6	3.2(1.6x2)
전압 (V)		AC220 / AC380 / AC440 3 Phase
주파수 (Hz)		50 / 60
구동방식		Poly Belt Drive					커플링 직결구동 / Direct Drive
가변주파수 (Hz)		20~63
토출량범위 (㎥/min)		30~100
정압범위 (bar)		±0.1 bar
기동방식		Inverter
실토출 공기량 (㎥/min)	7.0 bar	2.4	3.0	3.6	4.3	6.7	10.3	13.6
	8.5 bar	2.2	2.7	3.3	4.0	5.8	9.1	12.0
	9.9 bar	2.0	2.4	3.0	3.7	5.3	8.3	10.7
흡입조건 (℃)		Atmospheric Pressure 0~40
토출온도 (℃)		AtmosphericTemperature +15 or less
토출관경 (inch)		1 (25A)				1½ (40A)	2 (50A)
윤활유충진량 (ℓ)		15				25	50
Noise level dB(A)1.5m from front side		66	67	68	68	70	72	73
Dimensions & weight	전장(mm)	1000				1100	2000
	전폭(mm)	1400				1600	1350
	전고(mm)	1350				1500	1700
	중량(kg)	698	731	758	826	1060	1798	1900

GRH2 SERIES | Air Cooled

MODEL		GRH2- 125A	GRH2- 150A	GRH2- 200A	GRH2- 250A	GRH2- 300A
TYPE		Single Stage Oil Injection Screw Air Compressor
출력(kW)		90	110	150	190	220
전압(V)		AC220 / AC380 / AC440 / AC3300 / AC6600
주파수 (Hz)		50 / 60
구동방식		커플링 직결구동 / Direct Drive
기동방식		Star-Delta, Reactor
실토출 공기량 (㎥/min)	7.0 bar	17.8	20.8	28.0	35.2	42.0
	8.5 bar	16.3	19.1	25.8	32.5	35.2
	9.9 bar	15.6	16.1	23.8	30.1	33.8
흡입조건 (℃)		Atmospheric Pressure 0~40
토출온도 (℃)		AtmosphericTemperature +15 or less
토출관경 (inch)		2 ½			3
윤활유충진량 (ℓ)		120			200
Dimensions & weight	전장(mm)	2700			3100
	전폭(mm)	1700			2200
	전고(mm)	2000			2000
	중량(kg)	3000	3200	4200	4500	4700

GRH2 SERIES | Water Cooled

MODEL		GRH2- 125W	GRH2- 150W	GRH2- 200W	GRH2- 250W	GRH2- 300W	GRH2- 350W	GRH2- 400W	GRH2- 500W
TYPE		Single Stage Oil Injection Screw Air Compressor
출력(kW)		90	110	150	190	220	260	300	375
전압(V)		AC220/AC380/AC440/AC3300/AC6600				AC3300/AC6600
주파수 (Hz)		50 / 60
구동방식		커플링 직결구동 / Direct Drive
기동방식		Star-Delta, Reactor				Reactor
실토출 공기량 (㎥/min)	7.0 bar	17.8	20.8	28.0	35.2	42.0	50.8	55.0	70.0
	8.5 bar	16.3	19.1	25.8	32.5	35.2	47.1	50.5	65.2
	9.9 bar	15.6	16.1	23.8	30.1	33.8	43.5	46.9	59.6
흡입조건 (℃)		Atmospheric Pressure 0~40
토출온도 (℃)		AtmosphericTemperature +15 or less
토출관경 (inch)		2 ½			3		4	5
윤활유충진량 (ℓ)		140			185		360
Dimensions & weight	전장(mm)	2700			3100		4500
	전폭(mm)	1700			2200		2200
	전고(mm)	2000			2100		2000
	중량(kg)	2800	3000	4000	4300	4500	5500	6500	7500
냉각수	수량 (㎥/Hr)	10.5	12.5	17.0	20.8	23.8	30.0	33.6	42.7
	공급압력	2~5 kfg/㎠
	접속관경 (inch)	2			2 ½		3
