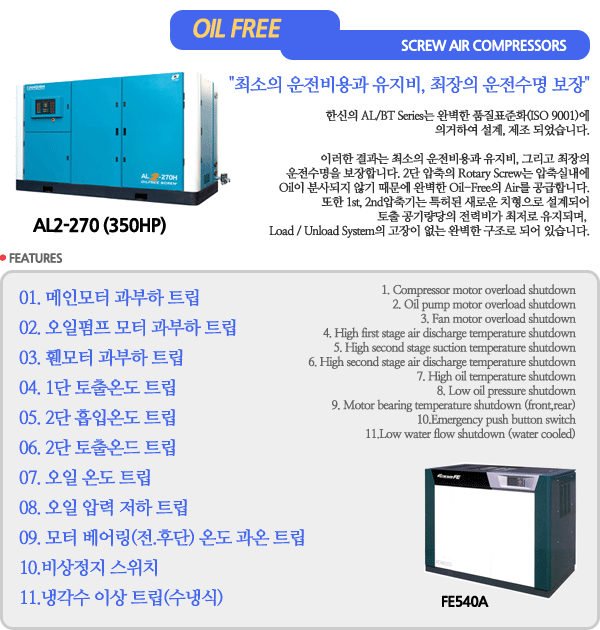

무급유식 스크류 콤프레샤







AL2 TYPE | 7.0 bar 표준사양

형 식			AL2 -30	AL2 -37	AL2 -45	AL2 -55	AL2 -75	AL2 -90	AL2 -110	AL2 -132	AL2 -150	AL2 -180	AL2 -220	AL2 -270
토출압력		bar	7				7					7
실토출 공기량		㎥/min	5.0	6.4	8.3	9.4	12.5	15.2	18.3	20.6	22.9	30.2	36.1	42.7
전 동 기	출력	kW	30	37	45	55	75	90	110	132	150	180	220	270
	전압	V (3Phase)	AC220 / AC380 / AC440									AC3300 / AC6600
	기동방식		Star-Delta				Star-Delta/Reactor					Reactor
토출관경		Inch	2"(50A)				2 ½"(65A)					3"(80A)
냉각방식			Air-Cooled / Water-Cooled
수냉식	냉각 수량	ℓ/min	-	58	70	86	115	140	167	183	208	267	333	400
	냉각수 관경	Inch	1 ¼"(32A)				2"(50A)					2 ½"(65A)
윤활류 충진량		ℓ	30				35					70
개 략 치 수	폭	mm	2000				2450					3300(4100)
	깊이	mm	1500				1700					2000
	높이	mm	1700				2000					2100
중 량		Ton	1.5		1.7		2.0	2.6		2.7		4.2	4.5	4.8

AL2 TYPE | 9.0~10.5 bar 표준사양

형 식			AL2 -37H	AL2 -45H	AL2 -55H	AL2 -75H	AL2 -90E	AL2 -110E	AL2 -132E	AL2 -160E	AL2 -180E	AL2 -220E	AL2 -270E	AL2 -320E
토출압력		bar	8.5				9.5				9.5
실토출 공기량		㎥/min	4.9	6.3	8.3	9.4	12.4	15.1	18.2	20.5	24.9	30.0	35.8	42.5
전 동 기	출력	kW	37	45	55	75	90	110	132	160	180	220	270	320
	전압	V (3Phase)	AC220 / AC380 / AC440								AC3300 / AC6600
	기동방식		Star-Delta				Star-Delta/ Reactor				Reactor
토출관경		Inch	2"(50A)				2 ½"(65A)				3"(80A)
냉각방식			Air-Cooled / Water-Cooled
수냉식	냉각 수량	ℓ/min	68		78	108	137	167	198	225	257	310	373	453
	냉각수 관경	Inch	1 ¼"(32A)				2"(50A)				2 ½"(65A)
윤활류 충진량		ℓ	30				35				70
개 략 치 수	폭	mm	2000				2450				3300(4100)
	깊이	mm	1500				1700				2000(2200)
	높이	mm	1700				2000				2100(2100)
중 량		Ton	1.5	1.7		1.8	2.6		2.7		4.2	4.5	4.8

FE TYPE | Air cooled

형 식			FE 200A	FE 200HA	FE 260HA	FE 370HA	FE 400HA	FE 480A	FE 530HA	FE 540A	FE 630HA	FE 640A	FE 770A
주파수		Hz	60/50
실토출공기량		㎥	2.05	2.0	2.6	3.7	4.0	4.8	5.3	5.4	6.3	6.4	7.7
흡입조건	압력	bar	Atmospheric Pressure(1bar)
	온도	℃	2~40
토출압력		bar	7	9	9	7	9	7	9	7	9	7	7
주전동기	축동력	kw	22	22	30	30	37	37	45	45	55	45	55
	전압 (3Phase)	v	AC220/AC380/AC440
	기동방식		Star-Delta
	사양		2극, 전폐, 공냉식, F종절연, 연속운전
구동방식			Step-up gear
토출관경		lnch	1"(25A)				2½"(40A)
냉각팬모터 출력		kw	1.5				2.2
오일펌프모터 출력		kw	0.4
윤활유초기충진량		ℓ	11				13
크기 (L x W x H)		㎜	1650×900×1500				1650×1100×1500				2080×1200×1500
중량		kg	855	855	910	910	1115	1115	1130	1130	1380	1380	1380
소음		db(A)	63		64		67		68		66	65	67
